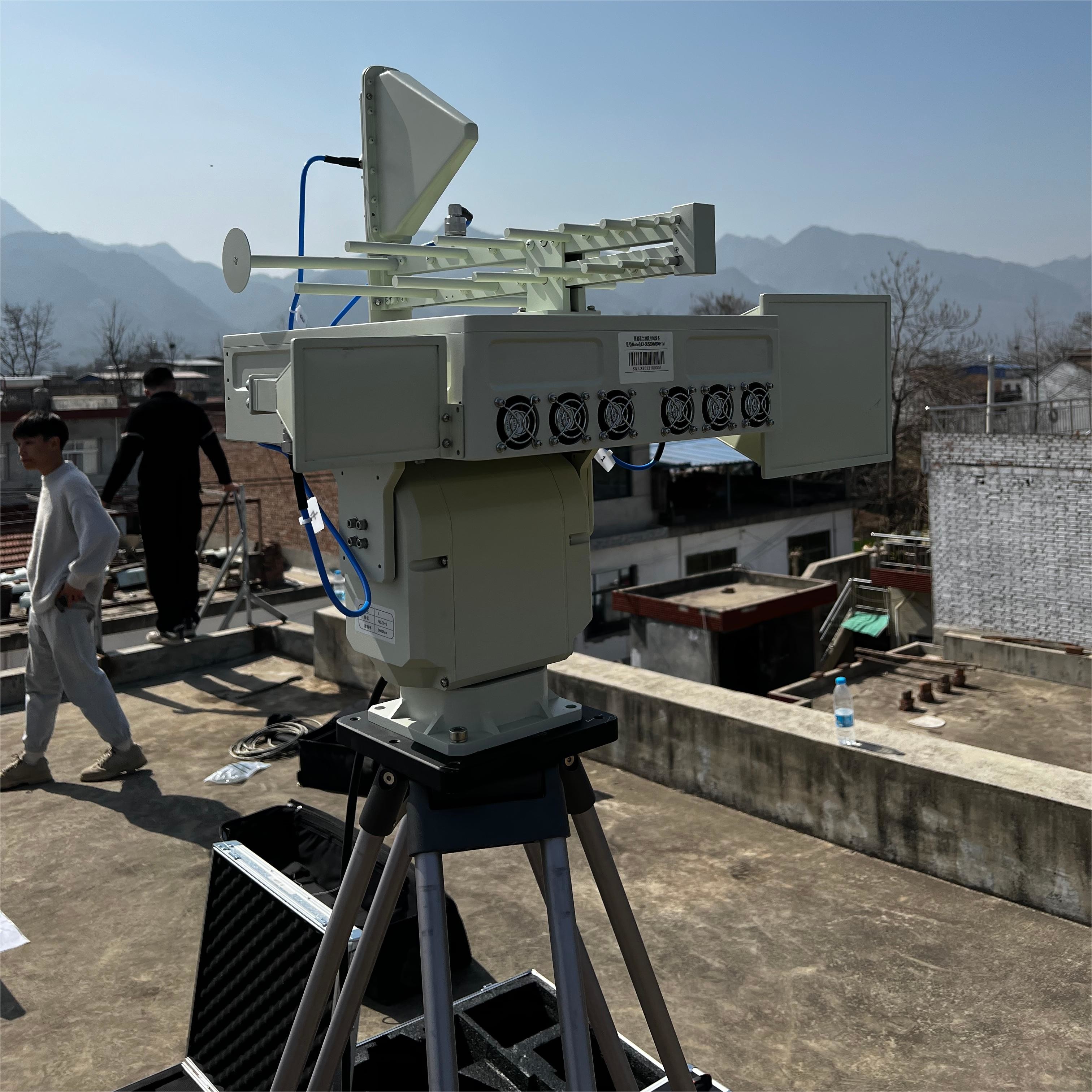

LT-AD01 Radar à réseau en deux phases+ LT-RFS30+ Équipement de détection et de positionnement des drones (facultatif)
Présentation du produit:
Le radar de défense aérienne produit par notre société est doté d'un système d'analyse de phase en deux dimensions, entièrement cohérent et actif, à trois coordonnées.et l'ensemble de l'appareil adopte un modulaireL'équipement est utilisé pour la détection, le suivi et le positionnement de cibles à grande vitesse.en plus de respecter les indicateurs de rigidité et de résistanceLa conception tient également compte de la disposition, de l'installation, du câblage, du refroidissement et d'autres besoins d'un grand nombre d'appareils électroniques.
L'équipement d'identification et de positionnement des drones est principalement utilisé pour détecter et identifier toutes sortes de signaux radio de télécommande et de transmission d'images des drones et pour mesurer la direction et la position.Il obtient le suivi et le marquage des trajectoires des drones, facilite l'opérateur à surveiller la situation des drones dans la zone protégée, et possède en même temps la capacité de reconnaissance et d'alerte précoce, d'identification précise,listes en noir et blanc, l'identification entre ami ou ennemi dans le programme de technologie de contrôle précis des drones, et l'alerte précoce et l'alarme.
Caractéristiques du produit:
1, suivi de plusieurs cibles en même temps, détection en temps réel de la vitesse, de la trajectoire et de la position spatiale de la cible.
2, Intégration d'une variété d'algorithmes anti-encombrement.
3, une antenne active à réseau phasé pour assurer une couverture complète de l'espace aérien.
4L'appareil est de petite taille, léger et à l'état solide, avec une grande stabilité et fiabilité.
5Le système a révélé que le drone avait une portée efficace à la fois proche et lointaine, avec une distance de surveillance de 5 000 mètres.
6, précision de détection de la direction≤3°.
7, avec des capacités de suivi des drones et des opérateurs pour s'adapter à une variété d'environnements d'application.
8, Prend en charge les modes de fonctionnement autonomes et en réseau (positionnement des intersections), offrant une excellente évolutivité.
9, Prend en charge la reconnaissance en noir et blanc des drones, distinguant entre ami et ennemi pour des frappes de précision.
| Nom du paramètre |
Valeur du paramètre |
| Système radar |
Matrice en phase active 2D |
| Bandes de fréquences de fonctionnement |
Bandes X |
| Portée de balayage |
Le niveau d'écoulement doit être supérieur ou égal à: |
| Le point de vue de l'appareil doit être conforme à l'état d'avancement de la machine. |
| Azimuth (scan mécanique): 0° à 360° |
| Le point de vue de l'observateur |
| Vitesse de l'antenne |
Pour les véhicules à moteur à combustion |
| La portée de détection ((Pd=0).8,Pfa = 10 à 6) |
Les mesures de sécurité doivent être prises en tenant compte de l'état de l'environnement. |
| Le nombre de personnes concernées par les mesures de sécurité doit être inférieur ou égal à: |
| Le véhicule doit être équipé d'un système d'aéroglisseur. |
| Plage aveugle |
240m |
| Résolution |
Résolution de portée:15m |
| Résolution d'azimut ≥ 5° |
| Résolution du pas ≥9° |
| Précision |
Précision de portée ≥ 20 m |
| Précision de l'azimut ≥ 0,8° |
| Précision de pente ≥ 0,8° |
| Vitesse radiale cible |
0.8m/s à 100m/s |
| Capacité de suivi des cibles |
≥ 200 lots |
| Transmettre de la puissance |
256 W |
| Taille de l'équipement avant |
≤ 686 mm*411 mm*145 mm |
| Le poids |
≤ 55 kg |
| Nom du paramètre |
Valeur du paramètre |
| Plage de fréquence de détection |
30 MHz à 6 000 MHz |
| Bandes de mise au point: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Méthode de détection |
Détection automatique par radio passive, réception de signal passive |
| Distance de détection |
3 km ((La portée varie selon le modèle, la puissance de transmission des drones > 0,1 W) |
| Portée de détection |
Détection omnidirectionnelle |
| Nombre de cibles détectées |
Détection simultanée de plus de 20 drones |
| Positionnement simultané de plus de 6 drones |
| Précision |
La précision de détection de direction≤1,5° |
| Précision de positionnement ≤ 10 m |
| Taux de réussite de détection |
≥ 98% |
| Temps de réponse à la détection |
≤ 3 s |
| Taille |
215 mm*280 mm |
| Le poids |
≤ 3 kg |
| Protection contre les intrusions |
Pour la protection contre la corrosion |
| Utilisation |
4 appareils ou plus sont connectés en réseau pour une utilisation |
