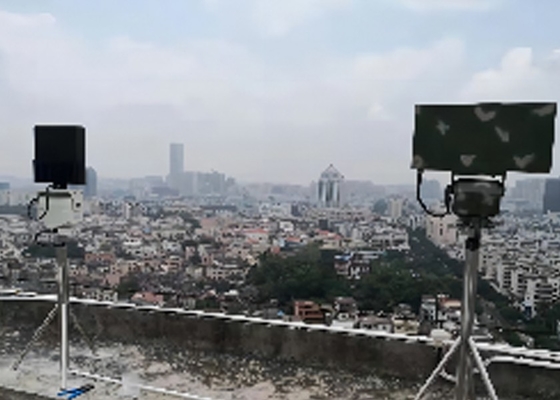

Radar d'alerte à basse altitude LT-Ku07+ LT-RFS30+ Équipement de détection et de positionnement des drones (facultatif)
Présentation du produit:
Le radar unidimensionnel à trois coordonnées LT-Ku07 est un équipement de surveillance et de reconnaissance à basse altitude,Le radar utilise le système AESA (Active Phased Array)Dans la dimension d'envergure, le balayage en phase est utilisé pour le balayage, tandis que dans la dimension d'azimut, le balayage mécanique est utilisé pour le balayage afin d'obtenir une couverture d'azimut 360.L'ensemble de la machine adopte une conception modulaire et à l'état solide pour assurer la fiabilité des équipements.
L'équipement d'identification et de positionnement des drones est principalement utilisé pour détecter et identifier toutes sortes de signaux radio de télécommande et de transmission d'images des drones et pour mesurer la direction et la position.Il permet de suivre et de marquer les trajectoires des drones., facilite l'opérateur à surveiller la situation des drones dans la zone protégée, et possède en même temps la capacité de reconnaissance et d'alerte précoce, d'identification précise,listes en noir et blanc, l'identification entre ami ou ennemi dans le programme de technologie de contrôle précis des drones, et l'alerte précoce et l'alarme.
Caractéristiques du produit:
1, forte résistance à l'encombrement environnemental.
2, avec le dispositif de réglage de hauteur, peut régler l'angle de l'antenne, applicable à une variété de conditions géographiques différentes.
3, a résolu le problème technique de sélection de cibles multiples pour le suivi et la reconnaissance de cibles dans un environnement de bruit de fond.
4Le système a révélé que le drone avait une portée efficace à la fois proche et lointaine, avec une distance de surveillance de 5 000 mètres.
5, précision de détection de la direction≤3°.
6, avec des capacités de suivi des drones et des opérateurs pour s'adapter à une variété d'environnements d'application.
7, Prend en charge les modes de fonctionnement autonomes et en réseau (positionnement des intersections), offrant une excellente évolutivité.
8, Prend en charge la reconnaissance en noir et blanc des drones, distinguant entre ami et ennemi pour des frappes de précision.
| Nom du paramètre |
Valeur du paramètre |
| Système radar |
Array de phase active 1D + balayage mécanique azimuthal |
| Bandes de fréquences de fonctionnement |
La bande Ku |
| Portée de balayage |
Le point d'accès est le point d'accès. |
| Pente: 0° à 45° |
| Vitesse de l'antenne |
60°/s |
|
Portée de détection
(Pd = 0.8,Pfa est égal à 10- 6)
|
5 km ((σ=0,01 m2) |
| Plage aveugle |
≤ 200 m |
| Résolution |
Résolution de portée:10m |
| Résolution d'azimut:2.5° |
| Résolution du ton: 7° |
| Précision |
Précision de portée ≤ 4 m |
| Précision d'azimut ≤ 0,5° |
| Précision de pente ≤ 0,5° |
| Rapidité précise≤1m/s |
| Vitesse radiale cible |
0.8m/s-40m/s |
| Capacité de suivi des cibles |
≥ 100 lots |
| Transmettre de la puissance |
160 W |
| Taille de l'équipement avant |
Unité principale: 590 mm*475 mm*126 mm |
| Le poids |
27 kg (unité principale) |
| Nom du paramètre |
Valeur du paramètre |
| Plage de fréquence de détection |
30 MHz à 6 000 MHz |
| Bandes de mise au point: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Méthode de détection |
Détection automatique par radio passive, réception de signal passive |
| Distance de détection |
3 km ((La portée varie selon le modèle, la puissance de transmission des drones > 0,1 W) |
| Portée de détection |
Détection omnidirectionnelle |
| Nombre de cibles détectées |
Détection simultanée de plus de 20 drones |
| Positionnement simultané de plus de 6 drones |
| Précision |
La précision de détection de direction≤1,5° |
| Précision de positionnement ≤ 10 m |
| Taux de réussite de détection |
≥ 98% |
| Temps de réponse à la détection |
≤ 3 s |
| Taille |
215 mm*280 mm |
| Le poids |
≤ 3 kg |
| Protection contre les intrusions |
Pour la protection contre la corrosion |
| Utilisation |
4 appareils ou plus sont connectés en réseau pour une utilisation |
