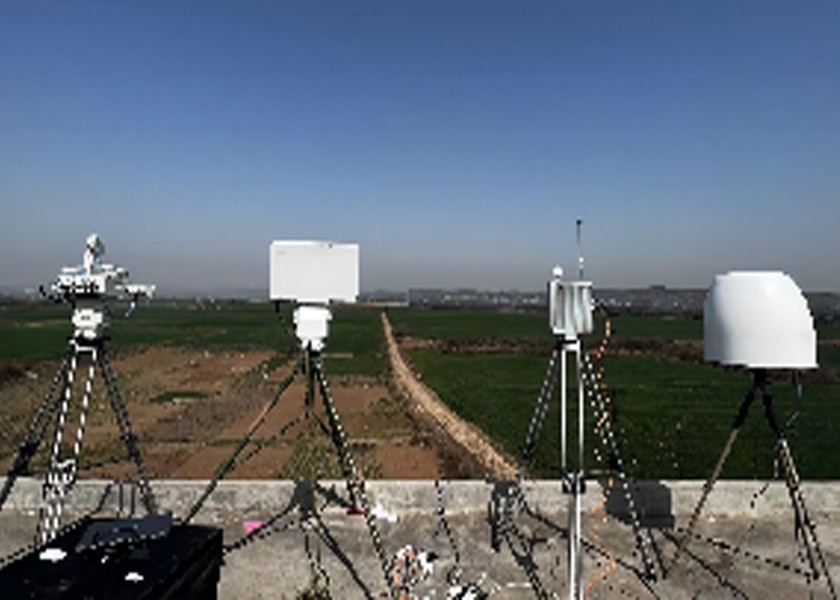

Radar d'alerte à basse altitude LT-Ku07A + équipement d'intégration de contre-mesures de positionnement des drones de la série LT-UDA (facultatif)
Présentation du produit:
Le radar unidimensionnel à trois coordonnées en phase LT-Ku7A est un équipement de surveillance et de reconnaissance à basse altitude, opérant dans la bande Ku.Ce radar adopte le système AESA (Active Phased Array)Dans la dimension d'élévation, le balayage en phase est utilisé pour le balayage, tandis que dans la dimension d'azimut, le balayage mécanique est utilisé pour le balayage afin d'obtenir une couverture d'azimut à 360 °.La machine entière adopte une conception modulaire et à l'état solide pour assurer la fiabilité de l'équipement.
L'équipement de contre-mesure de détection et de positionnement des drones est un système intégré de détection et d'alerte des drones, de reconnaissance de cibles, de détection de direction, de positionnement, de neutralisation des interférences,et de contrôleIl peut être équipé de composants embarqués, de composants d'installation fixes et de composants de déploiement temporaire, ce qui le rend flexible et adapté à des applications multi-scénarios.
Caractéristiques du produit:
1, forte résistance à l'encombrement environnemental.
2, avec un dispositif de réglage de hauteur, peut régler l'angle de l'antenne, applicable à une variété de conditions géographiques différentes.
3, résout les difficultés techniques de suivi et de reconnaissance de multiples cibles dans un environnement bruyant de fond.
4Détection et positionnement: en utilisant la détection de spectre passif et passif, la fréquence de détection est de 20 MHz à 6 GHz.Des antennes de recherche de direction et de positionnement à plusieurs niveaux sont utilisées pour recevoir des signaux sans fil des drones dans la zone de détectionEn utilisant la technologie d'analyse du protocole sans fil, le système détecte et identifie automatiquement les informations de latitude et de longitude, l'altitude, la vitesse, la direction,et modèle de drones couramment utilisés, point de décollage et autres informations.
5, Élimination des interférences: adoption de la technologie numérique à haute vitesse de balayage de fréquence, par des moyens d'interférence électromagnétique pour atteindre l'interférence de la navigation des drones, de la télécommande,signaux de communication de transmission d'image, de manière à forcer l'UAV à reprendre le vol ou l'atterrissage et à obtenir l'interférence précise avec l'UAV désigné,mais peut également être configuré avec différentes formes d'antenne selon les environnements d'application et les exigences, afin d'obtenir les performances les plus économiques et les plus performantes pour répondre aux exigences de la couverture régionale.
6, Plateforme de contrôle: basée sur l'architecture SOA, fournissant des pages Web avec plusieurs méthodes d'accès, telles que des applications,peut permettre le contrôle d'accès et de gestion de plus de 20 ensembles de dispositifs de détection et de contre-mesure de drones, et soutenir l'expansion future à d'autres systèmes ou dispositifs de contre-mesure des drones, y compris le radar, l'optoélectronique, la déception, etc.
| Nom du paramètre |
Valeur du paramètre |
| Système radar |
Scanner mécanique d'azimuth, scanner à impulsion unique en phase de hauteur, matrice active en phase |
| Bandes de fréquences de fonctionnement |
La bande Ku |
| Portée de balayage |
Le point d'accès est le point d'accès. |
| Pente: 0° à 40° |
| Vitesse de l'antenne |
≤ 6 s |
|
Portée de détection
(Pd = 0.8,Pfa est égal à 10- 6)
|
Réglage de l'écoulement0.01m2Probabilité de fausse alerte 10- 4Probabilité de détection 0,8) |
| Plage aveugle |
≤ 200 m |
| Résolution |
Résolution de portée: ≤ 10 m |
| Résolution de l'azimut:≤ 3° |
| Résolution du pas: ≤ 6° |
| Vitesse minimale détectable: ≤ 0,5 m/s |
| Précision |
Précision de portée: ≤ 5 m |
| Précision de l'azimuth: ≤ 0,5° |
| Précision de la hauteur:0.5° |
| Accuracy de la vitesse:≤ 0,1 m/s (mode de suivi) |
| Vitesse radiale cible |
0.8m/s-40m/s |
| Capacité de suivi des cibles |
≥ 200 lots |
| Transmettre de la puissance |
160 W |
| Taille de l'équipement avant |
≤ 620 mm*230 mm*330 mm |
| Le poids |
55 kg |
| Nom du paramètre |
Valeur du paramètre |
| Équipement de détection |
Plage de fréquence de détection |
30 MHz à 6 GHz |
| Bandes de mise au point: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (facultatif) |
| Méthode de détection |
Détection automatique par radio passive, réception de signal passive |
| Distance de détection |
5 à 10 km (range varie selon le modèle, puissance de transmission des drones > 0,1 W) |
| Portée de détection |
Détection omnidirectionnelle |
| Nombre de cibles détectées |
Détection simultanée de plus de 60 drones |
| Précision |
La précision de détection de direction ≤ 3° ((RMS) |
| Précision de positionnement ≤ 10 mètres |
| Équipement de comptage |
Mode contre |
Suppression des interférences radio |
| Contre cible |
Transmission d'images des drones, liaisons de contrôle de vol, signaux de navigation |
| bande de contre-fréquence |
20 à 6000 MHz |
| 400 MHz, 800 MHz, 900 MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8 GHz ((facultatif) |
| Compteur de portée |
Configuration omnidirectionnelle ou directionnelle facultative |
| Compteur de distance |
Direction: 3-5 km (la portée du compteur varie selon le modèle) |
| Omnidirectionnel: 1,5-2 km (la portée du compteur varie selon le modèle) |
| Intégration des systèmes |
Taille |
Équipement de détection:450 mm*400 mm |
| Équipement de compteur: 550 mm*500 mm*300 mm |
| Le poids |
≤ 45 kg |
| Consommation d'électricité |
Détection activée:55W |
| Interférence allumée:960W |
| Protection contre les intrusions |
Pour la protection contre la corrosion |
